Wyróżniamy dwa podstawowe warianty sterowania programami poprzez interfejs RS485:
- Sterowanie 16-pin ( programy wyzwalane zwarciem odpowiedniego pinu do masy GND ) - możliwość obsługi do 17programów.
- Sterowanie binarne 8-pin ( programy wyzwalane zwarciem odpowiednich pinów do masy GND ) - możliwość obsługi do 256 programów.
Dowolne modele wyświetlaczy podłączone są do mikroprocesora przewodem dwużyłowym służącym do transmisji RS485. Mikroprocesor na podstawie zwarć pinów do masy wysyła informację do sterowników o numerze wyświetlanego programu. W każdym wyświetlaczu można indywidualnie wprowadzić różną treść. Wyświetlacze mogą być różnych rozmiarów oraz typów np. jednokolorowe oraz kolorowe z różnymi rodzajami modułów.
Zwarcie do masy pinów można realizować w kilku opcjach:
1. Wyprowadzone są przewody które użytkownik podłącza do maszyny sterującej, lub przekaźników, przycisków itp.
2. Pilot radiowy z przekaźnikami (zasięg pilota kilkaset metrów).
3. Układ z transoptorami umożliwiający sterowanie poprzez podanie napięcia stałego DC np 12V lub 24V.

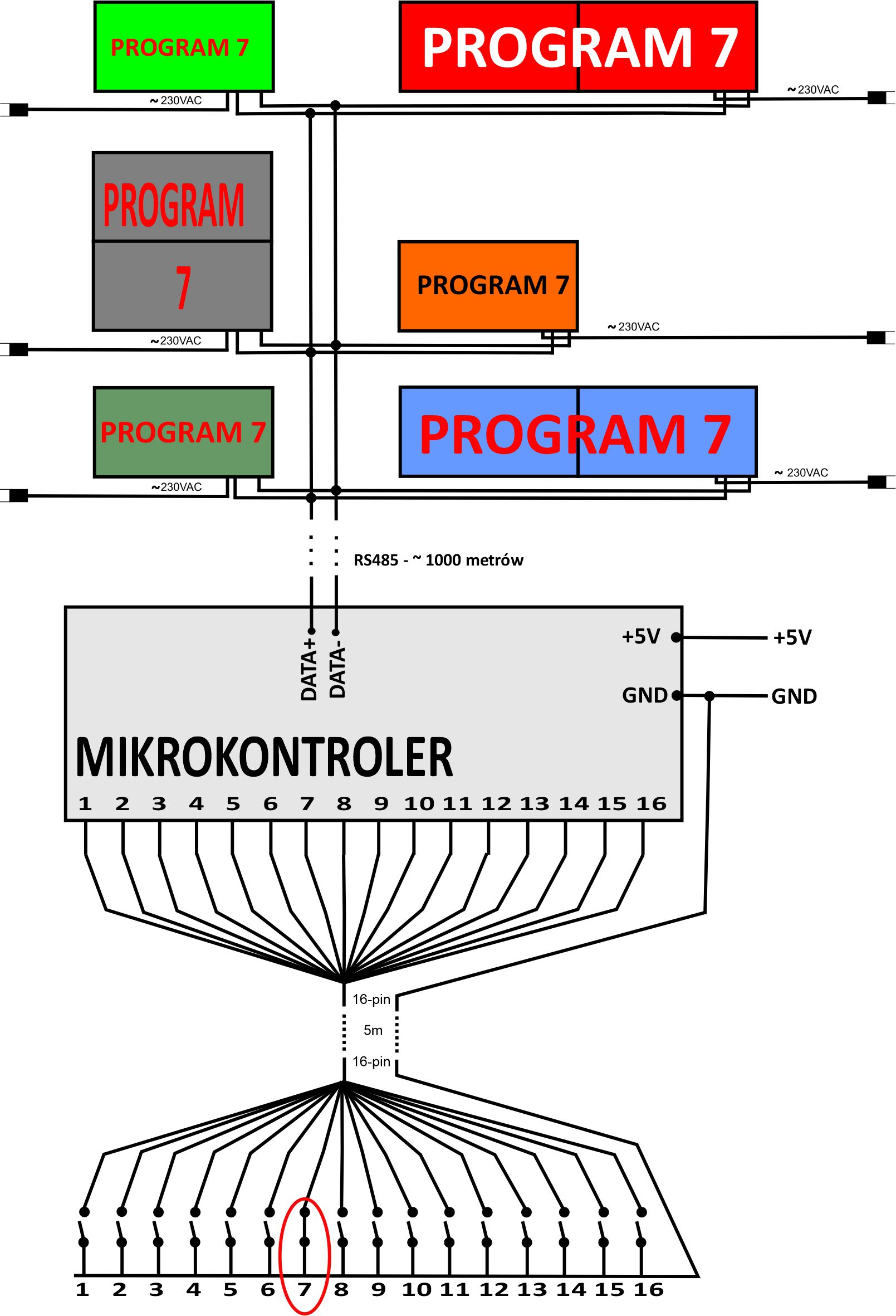

WARIANT 16 PIN:
Na powyższym przykładnie zostanie wysłana informacja do sterowników wyświetlaczy - wyświetl program numer 7.
Dla wariantu 16 pin wyróżniamy poniższe pod-warianty:
-
16pin – zwarcie pin1 – uruchamia pierwszy program itd. do pin16. W przypadku zwarcia kilku jednocześnie wykonywany jest program pod pinem który był pierwszy zwarty. Gdy piny są rozwarte to program 17
-
16pin – zwarcie pin1 – uruchamia pierwszy program itd. do pin16. W przypadku zwarcia kilku jednocześnie wykonywany jest program pod pinem który jest najniżej zwarty. tj.pin1, Gdy piny są rozwarte to program 17
-
16pin – zwarcie pin1 – uruchamia pierwszy program itd. do pin16. W przypadku zwarcia kilku jednocześnie wykonywany jest program pod pinem który jest najwyżej zwarty. tj.pin16 Gdy piny są rozwarte to program 17

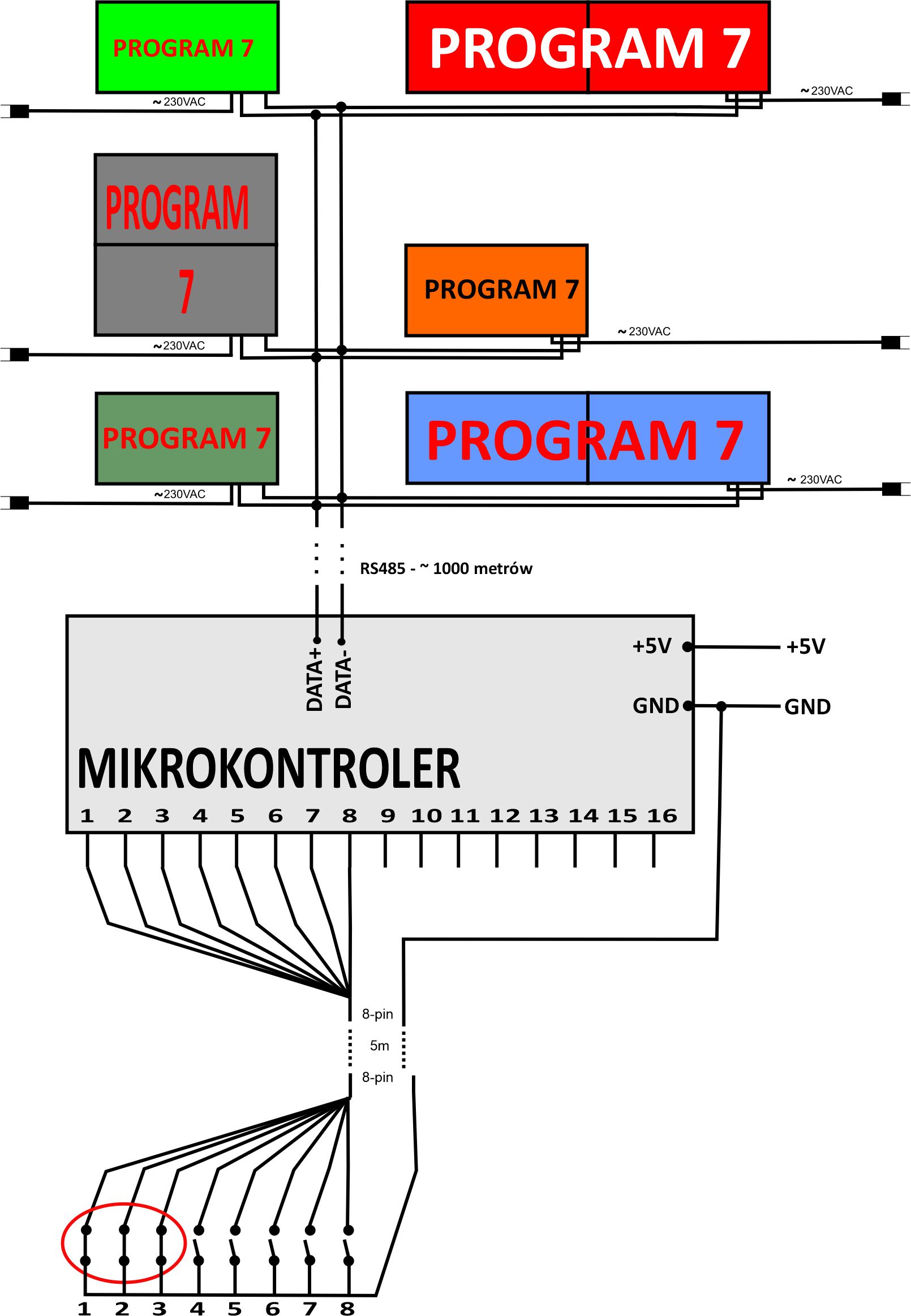

WARIANT BINARNY 8 PIN:
Na powyższym przykładnie zostanie wysłana informacja do sterowników wyświetlaczy - wyświetl program numer 7.
Dla wariantu binarnego 8 pin wyróżniamy poniższe pod-warianty:
4. 8pin – na zwarcie, 0-rozwarte, 1-zwarte. Przykład: 0000001 – wyświetlany program "1". 10011001 – wyświetlany program "153". Gdy piny są rozwarte to program 255.
5. 8pin – na zwarcie, 0-rozwarte, 1-zwarte. Przykład: 0000001 – wyświetlany program "1". 10011001 – wyświetlany program "153". Gdy piny rozwarte to wyświetlany jest ostatni ustawiony program.
Tabela stanów logicznych dla wariantu binarnego 8 pin z przykładami:
PINY | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | |
BIT | B7 | B6 | B5 | B4 | B3 | B2 | B1 | B0 | |
WARTOŚĆ |
128 | 64 | 32 | 16 | 8 | 4 | 2 | 1 | |
PRZYKŁAD 1 |
O 0 |
X 64 |
O 0 |
O 0 |
O 0 |
X 4 |
O 0 |
O 0 |
PROGRAM 68 |
PRZYKŁAD 2 |
O 0 |
O 0 |
O 0 |
O 0 |
O 0 |
O 0 |
X 2 |
X 1 |
PROGRAM 3 |
PRZYKŁAD 3 |
O 0 |
O 0 |
O 0 |
O 0 |
X 8 |
O 0 |
X 2 |
O 0 |
PROGRAM 10 |
PRZYKŁAD 4 |
X 128 |
X 64 |
X 32 |
X 16 |
O 0 |
X 4 |
X 2 |
X 1 |
PROGRAM 248 |
O - pin rozwarty względem GND
x - pin zwarty z GND

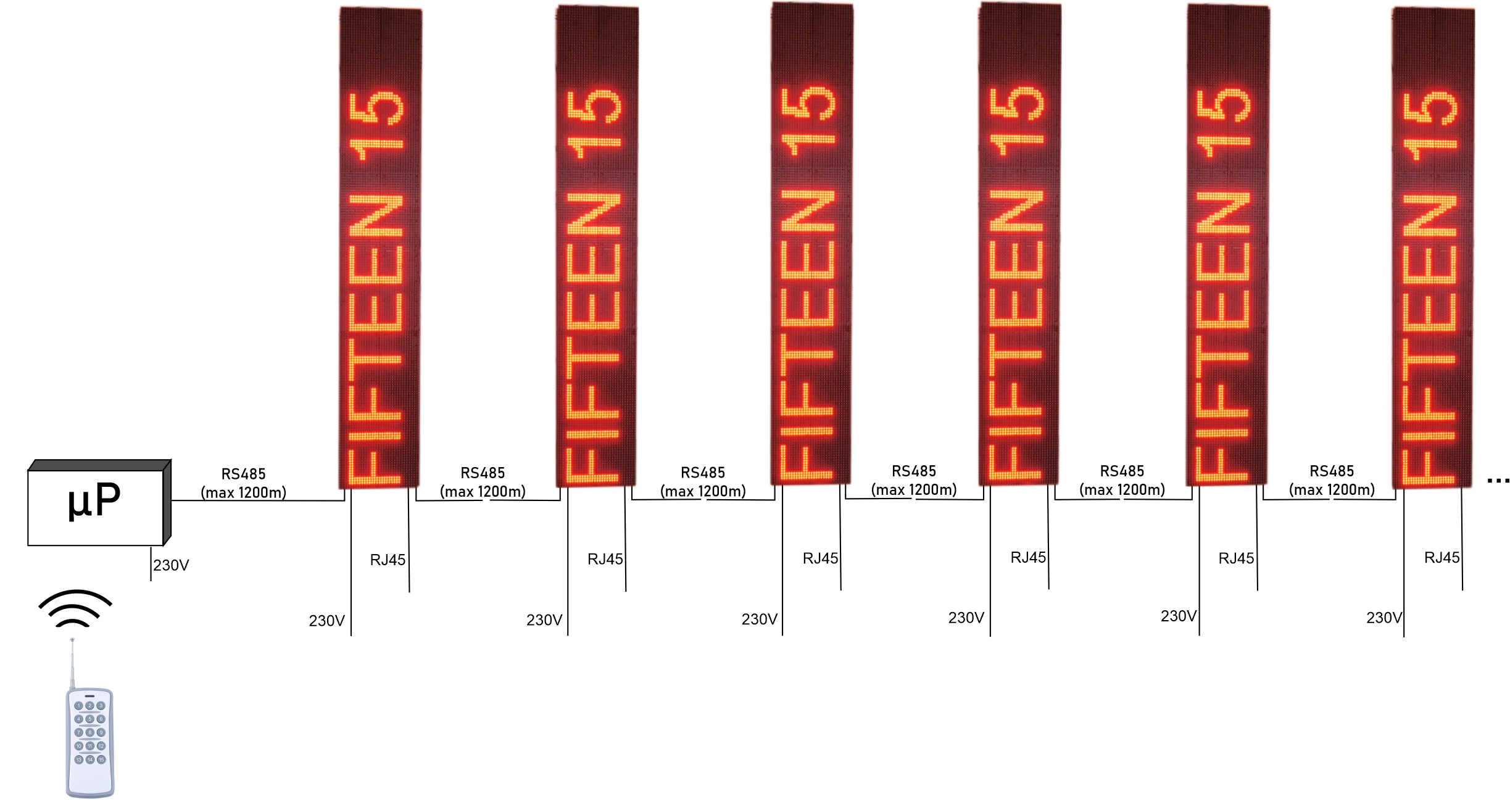

Poniżej przykład jednej z realizacji:
Wyświetlacze GR-205(32x160cm)(32x160px) oraz GR103(16x96)(16x96px) wyposażone w sterownik z protokołem komunikacyjnym.

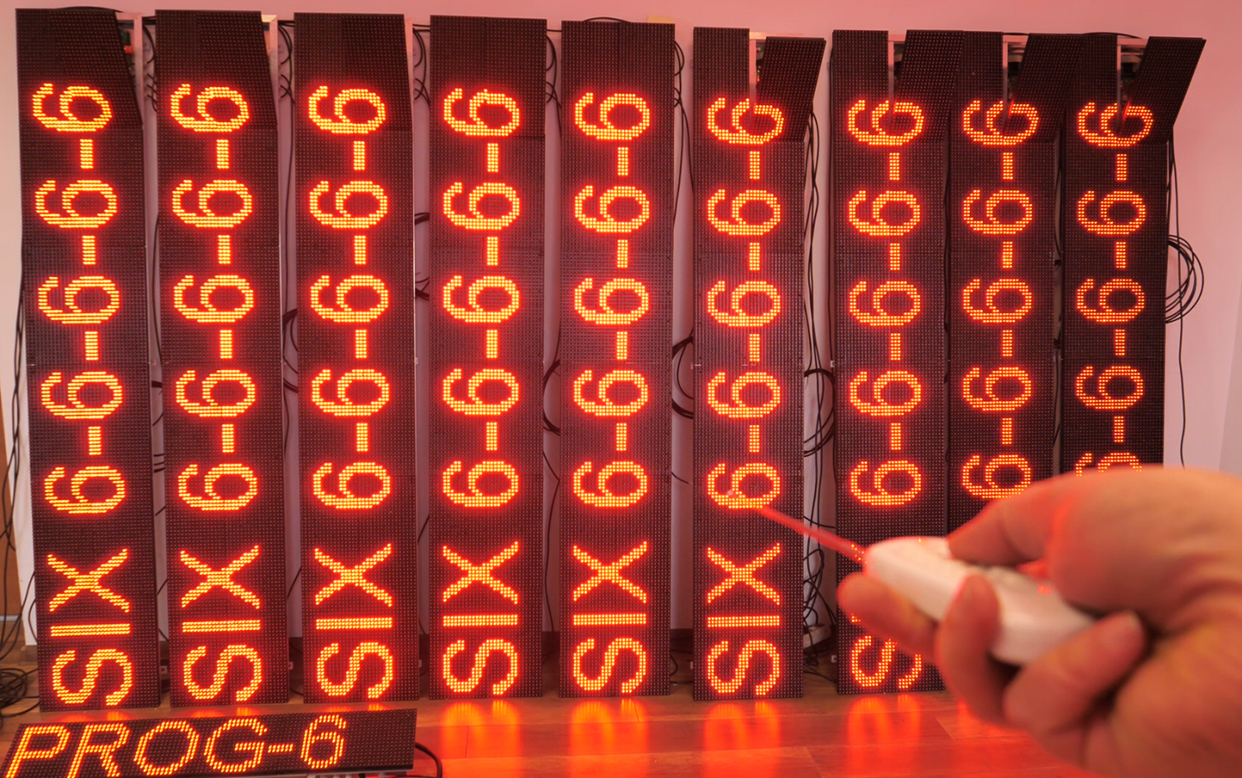

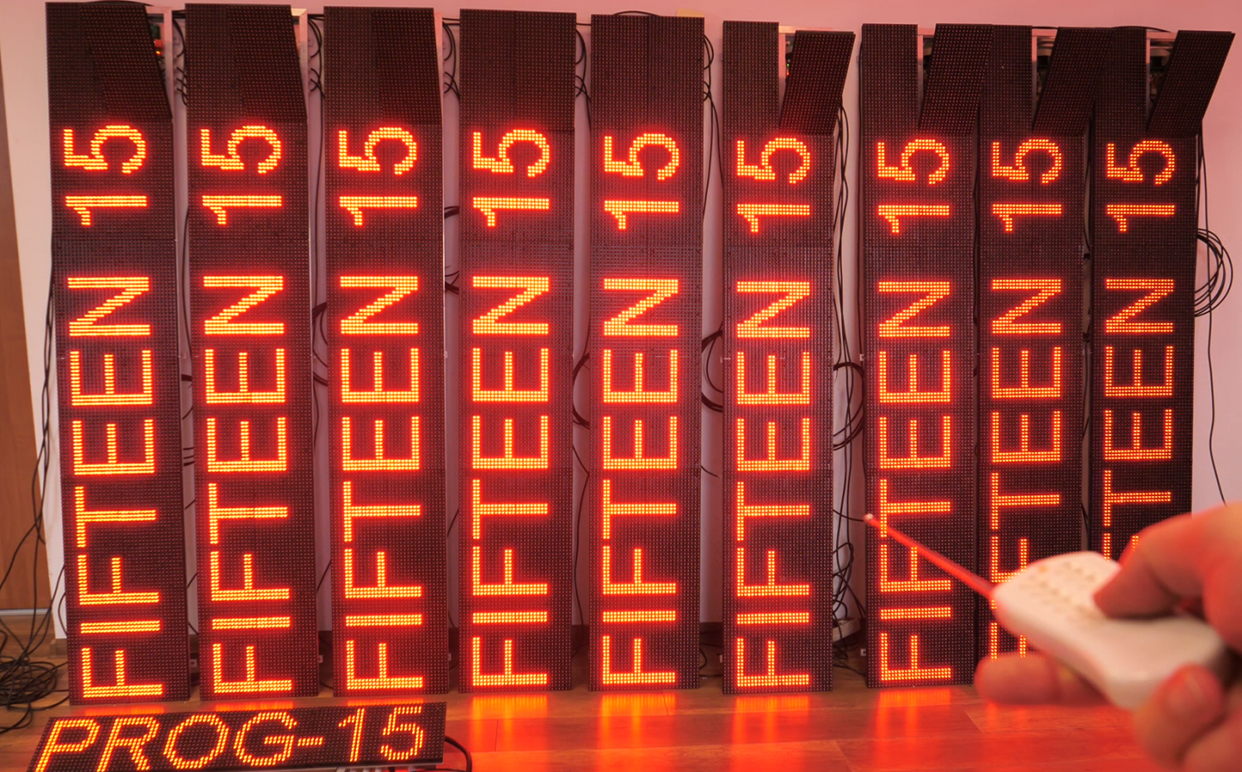

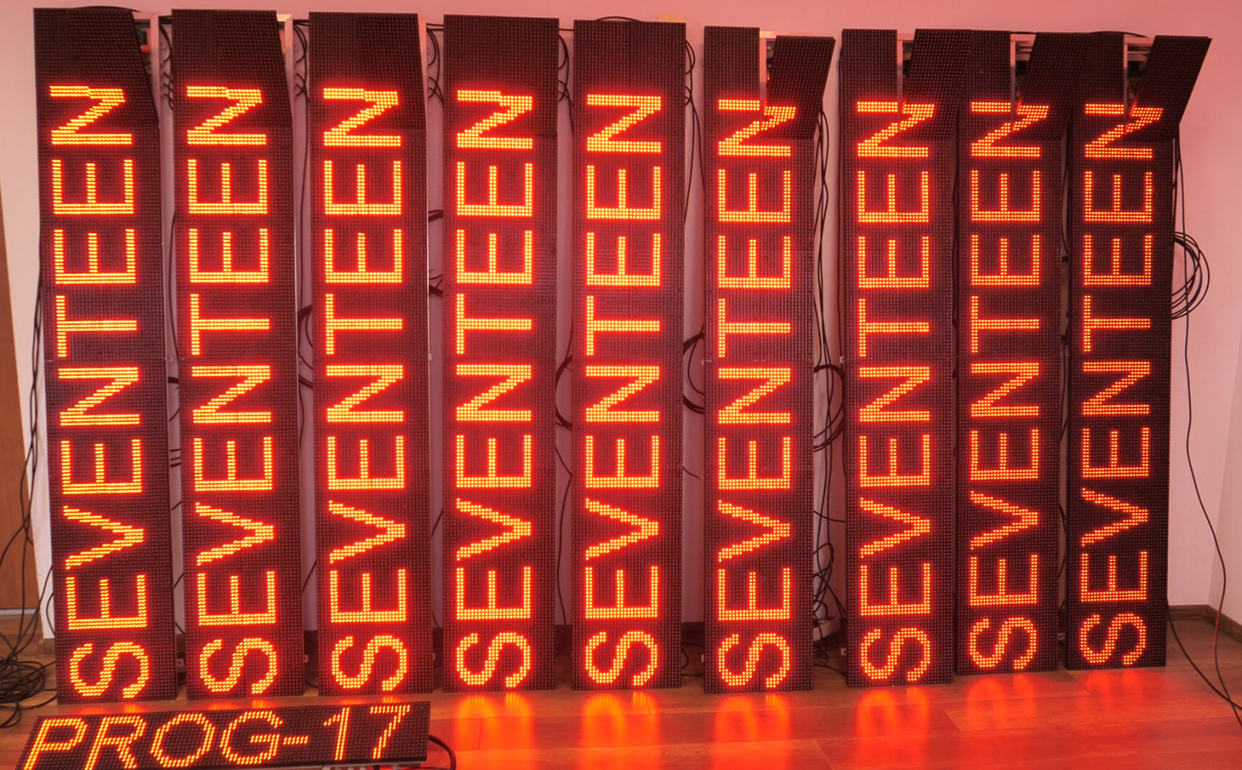

Programowanie każdego wyświetlacza odbywa się poprzez ethernet, a zmiana programu wywoływana jest pilotem radiowym.
W puszce "uP" znajduje się odbiornik sygnału radiowego z kilkunastoma przekaźnikami - zwarcie dowolnego z nich przekazywane jest do procesora który wysyła poprzez interfejs RS485 ramkę danych do każdego wyświetlacza z informacją o numerze programu do wyświetlenia - każdy z wyświetlaczy może mieć wgrane inne treści - nie muszą wyświetlać identycznych informacji.
Warto dodać iż wyświetlacze mogą być mieszane dowolnego rodzaju np. fullcolor o wysokiej rozdzielczości z wgranymi animacjami oraz jednokolorowe wyświetlające teksty.
Jako opcję zamiast zwierania styków NO-NC można wybrać sterowanie napięciem np 12V lub 24V.
